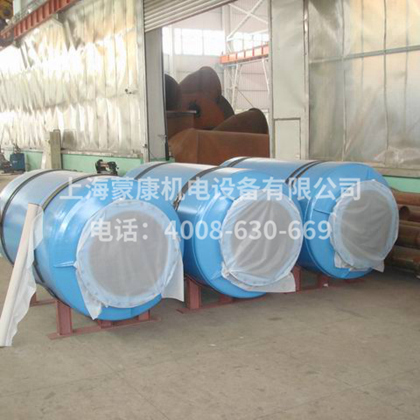

FA系列管道风机消音器
阻性消音结构，环流式子弹头设计，集成消音内胆，把吸音材料固定在气流通过的管道周壁或按一定方式在通道排列，利用吸声材料的吸声作用,使沿通道传播的噪音不断被吸收而逐渐衰减...结构特点：
阻性消音结构，环流式子弹头设计，集成消音内胆，把吸音材料固定在气流通过的管道周壁或按一定方式在通道排列，利用吸声材料的吸声作用,使沿通道传播的噪音不断被吸收而逐渐衰减；
三个个降噪等级可选，分别为工业级、商业级和住宅级。当声波进入消音器中，会引发内部多孔材料空气和纤维震动，由于摩擦阻力和粘滞阻力，使部分声能转化为热能而散失掉，从而达到消音作用；
FA系列管道风机消音器对中、高频范围的噪声具有良好的降噪效果，适用于通风机进排气、鼓风机进排气、压缩机进气、真空泵排气、低压力管道放空及其他高频噪音源场合的降噪应用。
参数表：
|
产品型号 |
FA |
|
降噪级别 |
10dB(A) 20dB(A) 30dB(A) |
|
安装方向 |
水平 垂直 |
|
法兰通径 |
DN100 -- DN500 |
|
可选材料 |
碳钢Q235B 不锈钢304/316 |
|
可选组件 |
雨帽；变径；膨胀节；吊装支架 |
噪声频谱图：
FA系列管道风机消音器外形参数表
10分贝级
|
型号 |
法兰通径A |
筒体直径B |
筒体长度C |
端管长度D |
消声器总长F |
|
FA10-100 |
DN100 |
260 |
300 |
50 |
400 |
|
FA10-125 |
DN125 |
280 |
330 |
50 |
430 |
|
FA10-150 |
DN150 |
340 |
380 |
75 |
530 |
|
FA10-175 |
DN175 |
450 |
470 |
75 |
620 |
|
FA10-200 |
DN200 |
480 |
560 |
75 |
710 |
|
FA10-250 |
DN250 |
560 |
685 |
75 |
835 |
|
FA10-300 |
DN300 |
600 |
700 |
100 |
900 |
|
FA10-350 |
DN350 |
660 |
835 |
100 |
1035 |
|
FA10-400 |
DN400 |
720 |
1000 |
100 |
1200 |
|
FA10-450 |
DN450 |
800 |
1150 |
100 |
1350 |
|
FA10-500 |
DN500 |
880 |
1330 |
100 |
1530 |
20分贝级
|
型号 |
法兰通径A |
筒体直径B |
筒体长度C |
端管长度D |
消声器总长F |
|
FA20-100 |
DN100 |
260 |
500 |
50 |
600 |
|
FA20-125 |
DN125 |
280 |
530 |
50 |
630 |
|
FA20-150 |
DN150 |
340 |
630 |
75 |
780 |
|
FA20-175 |
DN175 |
450 |
770 |
75 |
920 |
|
FA20-200 |
DN200 |
480 |
935 |
75 |
1085 |
|
FA20-250 |
DN250 |
560 |
1180 |
75 |
1330 |
|
FA20-300 |
DN300 |
600 |
1200 |
100 |
1400 |
|
FA20-350 |
DN350 |
660 |
1535 |
100 |
1735 |
|
FA20-400 |
DN400 |
720 |
1730 |
100 |
1930 |
|
FA20-450 |
DN450 |
800 |
2030 |
100 |
2230 |
|
FA20-500 |
DN500 |
880 |
2330 |
100 |
2530 |
30分贝级
|
型号 |
法兰通径A |
筒体直径B |
筒体长度C |
端管长度D |
消声器总长F |
|
FA30-100 |
DN100 |
260 |
700 |
50 |
800 |
|
FA30-125 |
DN125 |
280 |
730 |
50 |
830 |
|
FA30-150 |
DN150 |
340 |
880 |
75 |
1030 |
|
FA30-175 |
DN175 |
450 |
1070 |
75 |
1220 |
|
FA30-200 |
DN200 |
480 |
1300 |
75 |
1450 |
|
FA30-250 |
DN250 |
560 |
1680 |
75 |
1830 |
|
FA30-300 |
DN300 |
600 |
1820 |
100 |
2020 |
|
FA30-350 |
DN350 |
660 |
2200 |
100 |
2400 |
|
FA30-400 |
DN400 |
720 |
2450 |
100 |
2650 |
|
FA30-450 |
DN450 |
800 |
2900 |
100 |
3100 |
|
FA30-500 |
DN500 |
880 |
3330 |
100 |
3530 |
备注：
1.图表中所有尺寸单位均为mm；
2.公差范围：300mm以内 + 3mm, 300mm–900mm + 5mm, 900mm–3000mm + 9mm, 3000mm–10000mm + 12mm。
